Introdução do produto

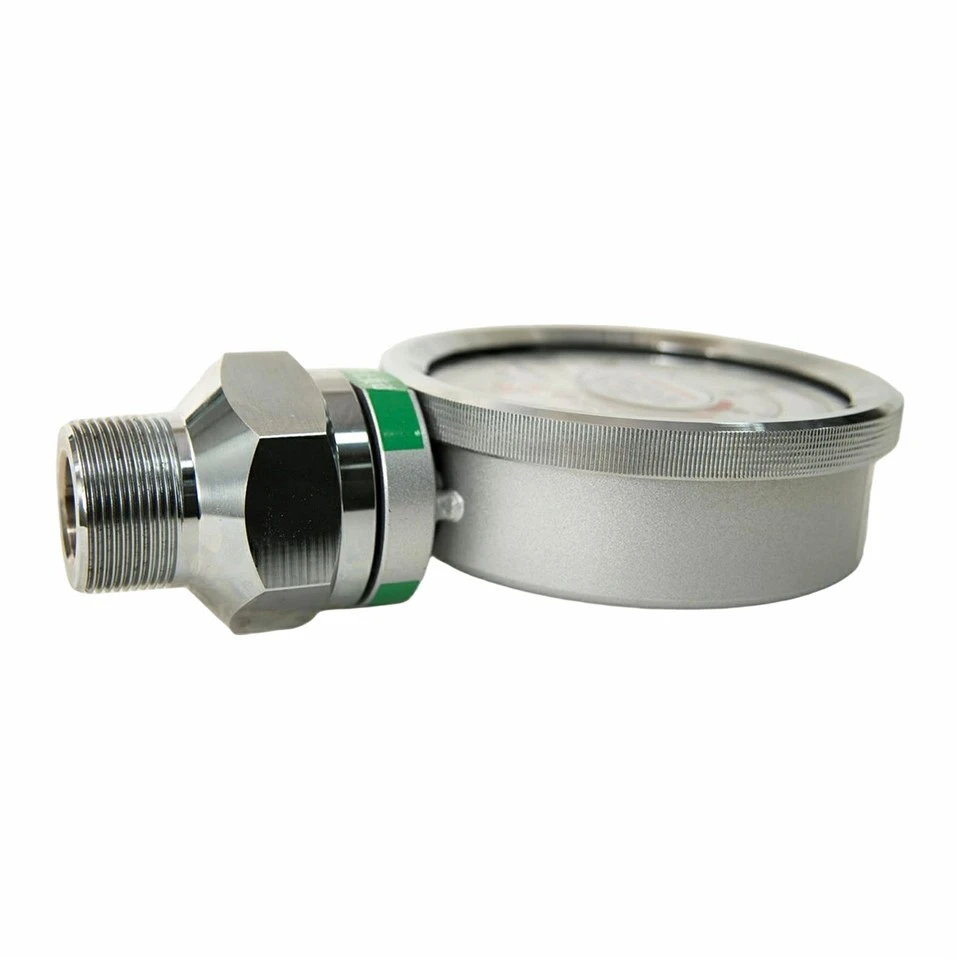

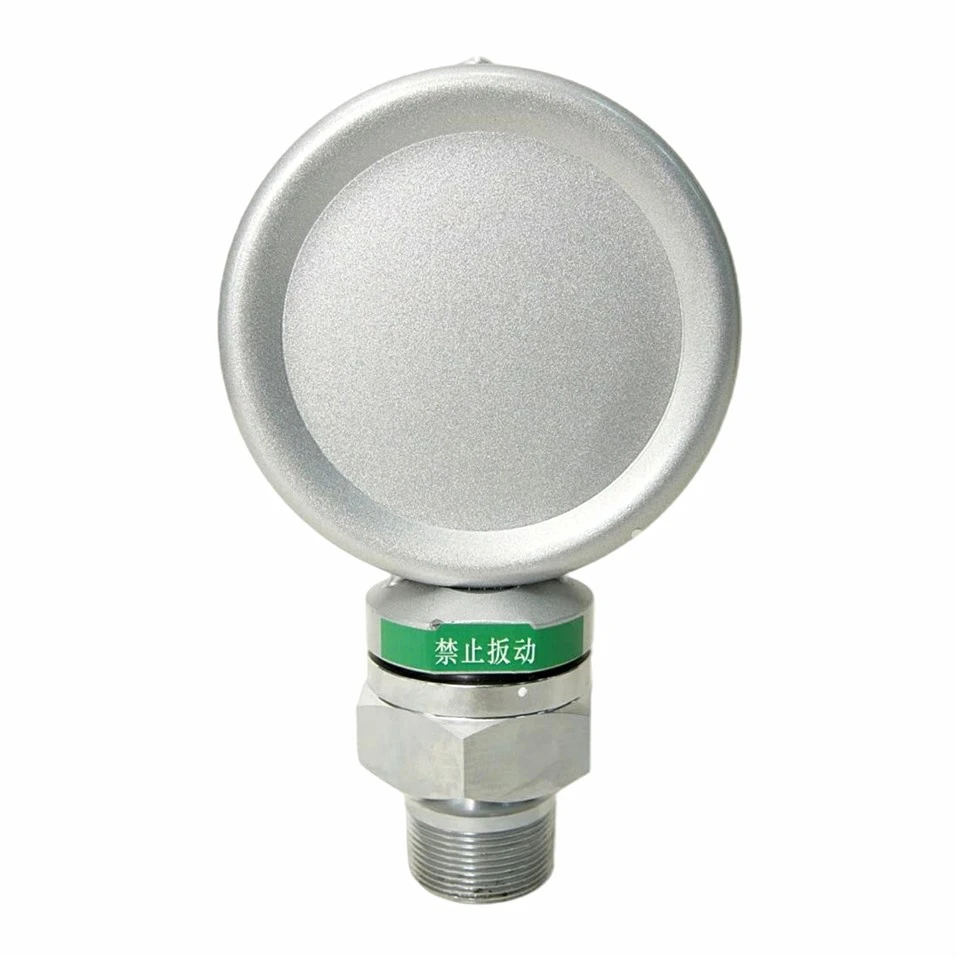

Medidor de pressão resistente à vibração à prova de choque de 150 mmé principalmente adequado para medir pressão pulsante, como em equipamentos de fraturamento e cimentação de poços usados na produção de petróleo. O medidor de pressão de mineração com flange de aço inoxidável resistente à vibração e alta pressão e alta precisão Yk-100MM também pode ser usado para medir a pressão estática.
Medidor de pressão resistente à vibração à prova de choque de 150 mmtem excelente resistência à vibração. Seu mecanismo de amortecimento interno proporciona amortecimento eficaz em toda a faixa de medição de pressão pulsante, não necessitando de ajustes durante o uso.
Portanto, o instrumento fornece leituras estáveis e claras, mesmo sob condições severas de pressão pulsante, e pode suportar choques de pressão instantâneos (por exemplo, liberação repentina de pressão). Além disso, o cabeçote-cheio de líquido permite que ele funcione normalmente mesmo em ambientes com fortes vibrações no local de instalação.
O medidor de pressão resistente à vibração à prova de choque de 150 mm possui um recurso "anti-bloqueio", evitando que o meio medido entre no interior do instrumento. Isso o torna adequado para medir alta-viscosidade, alto conteúdo de-partículas-e meios de solidificação fácil, como lama.
O medidor de pressão resistente à vibração e à prova de choque de 150 mm é equipado com vedação confiável e medidas anti{1}}corrosão, permitindo que ele opere em ambientes agressivos (por exemplo, ao ar livre, com alta umidade).
Princípio de funcionamento
O medidor de pressão resistente à vibração à prova de choque de 150 mm consiste principalmente em uma junta de vedação, grupo de diafragma, mola de garfo, mecanismo indicador de transmissão e caixa. A pressão pulsante do meio medido atua no grupo do diafragma através da junta de vedação. O grupo diafragma utiliza um canal capilar para limitar o fluxo, suavizando a pressão pulsante. Essa pressão é então convertida pelo mecanismo em uma força concentrada na mola do garfo, causando sua deformação. A deformação é amplificada pelo mecanismo de transmissão e o sistema indicador exibe a pressão do meio medido.
Principais Características Técnicas
A temperatura ambiente normal de trabalho para o instrumento é de -25 graus a 55 graus. (AR LIVRE)
As condições normais de vibração de trabalho do instrumento não devem exceder o grau VH5 conforme definido em GBT17214.
O desempenho técnico está em conformidade com o padrão da indústria "Manômetro resistente à vibração JB/T6804-2006".
Faixa de medição e níveis de precisão
|
Faixa de medição MPa |
Precisão (%) |
Rosca de montagem (ver Figura 1) |
|
0~5; 0~7; 0~16; 0~21; 0~25 |
2.5 |
R2 1/2, R2; |
|
0~40; 0~60; 0~80; 0~100; 0~120; 0~160 |
1.6 |
Dimensões: Veja a Figura 1 (Unidade: mm)
|
Modelo |
a |
b |
c |
d |
Peso líquido |
|
YK-100 |
124 |
178 |
65 |
53 |
3,3kg |
|
YK-150 |
160 |
173 |
70 |
53 |
3,8kg |
Figura 1: Diagrama Dimensional Esboço do Instrumento
Requisitos de pedido
Ao fazer um pedido, especifique o modelo, nome, faixa de medição, nível de precisão e rosca de instalação do instrumento. Se o meio a medir for gás, deverá ser indicado no momento da encomenda.
|
Unidade de escala |
Pai |
KPa |
MPa |
bar |
kgf/cm² |
caixa eletrônico |
mmHg |
Lbf/pol²(psi) |
|
Pai |
1 |
0.001 |
0.000001 |
0.00001 |
0.00001 |
0.00001 |
0.0075 |
0.000145 |
|
KPa |
100 |
1 |
0.001 |
0.01 |
0.010197 |
0.00987 |
7.50062 |
0.14504 |
|
MPa |
1000000 |
1000 |
1 |
10 |
10.1972 |
9.86923 |
7500.62 |
145.038 |
|
bar |
100000 |
100 |
0.1 |
1 |
1.01972 |
0.98692 |
750.062 |
14.5038 |
|
kgf/cm² |
98066.5 |
98.0665 |
0.098067 |
0.980665 |
1 |
0.9678 |
735.556 |
14.2233 |
|
caixa eletrônico |
101325 |
101.325 |
0.101325 |
1.01325 |
1.03323 |
1 |
760 |
14.6959 |
|
mmHg |
133.322 |
0.1333 |
0.000133 |
0.00133 |
0.00136 |
0.00132 |
1 |
0.01934 |
|
Lbf/pol²(psi) |
6894.76 |
6.89475 |
0.00689 |
0.06894 |
0.07031 |
0.06805 |
51.7151 |
1 |
